传动轴凸缘的使用，可以加强传动轴的强度，另外利用其产生的振动，凸缘位置和大小，平衡活塞的振动，其工作过程中需要承受巨大的摩擦力，因此凸缘端面和外圆面需要较高的硬度、耐磨性和使用寿命。

问题的提出

本文以某汽车凸缘轴为例，针对其技术要求及淬火过程中存在的问题进行分析研究，提出一种凸缘类零件专用淬火香蕉视频啪啪啪器及配用尺寸确定方法。

1. 凸缘零件结构

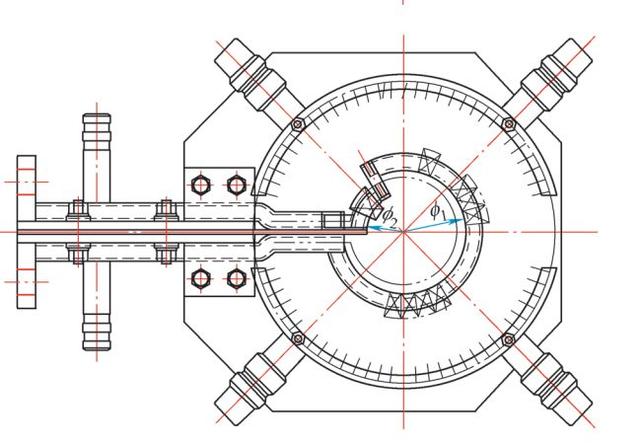

凸缘零件结构如图1所示，其工作过程中外圆面和端面要承受较大的摩擦力，要求有较高的硬度和耐磨性，故此零件外圆面和端面需要进行淬火处理；该零件需淬火区域基本尺寸为：外圆直径（φ₁）为62mm，端面内径（φ₂）为44mm，淬火外圆区域高度（H）为24mm。

2. 零件的技术要求

为提高凸缘外圆面和端面的硬度、耐磨性，设计要求该零件在台阶、外圆面、倒角、端面位置进行高频淬火处理，要求淬火区硬度50～55HRC，硬化层深1.0～2.0mm，淬火层要求均匀连续；对于端面的淬硬区，由于端面内孔处为花键，为避免花键淬火裂纹，要求端面径向硬化区域为4～5mm。

3. 零件香蕉视频啪啪啪淬火难点

香蕉视频啪啪啪淬火具有节能、效率高等诸多优点，但对于本文所述凸缘零件，在对其进行香蕉视频啪啪啪淬火处理存在以下问题：

（1）尖角效应难以避免

在实施香蕉视频啪啪啪淬火时，凸缘外圆和端面之间倒角形成的外圆棱边、端面棱边，易出现尖角效应，尖角处的电流易出现密集，产生过热或过烧现象，甚至产生淬火裂纹。

（2）香蕉视频啪啪啪距离难以控制

在实际香蕉视频啪啪啪淬火时，凸缘外圆和端面之间倒角所形成斜面的香蕉视频啪啪啪距离不易控制，影响倒角处的淬火效果，而且影响淬火区域的淬火均匀性。

淬火香蕉视频啪啪啪器的结构设计

1. 技术方案

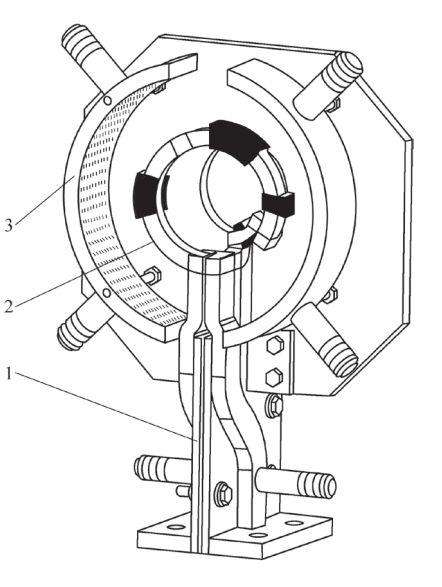

该凸缘类零件专用淬火香蕉视频啪啪啪器如图2所示，包括香蕉视频啪啪啪器基体组件1、有效圈组件2、喷水圈组件3；三组件均为组焊件，其上的所有焊缝均为连续焊缝，焊后应将毛刺清理干净，并用0.6MPa压力水进行试验,不得有渗漏等缺陷；香蕉视频啪啪啪器基体组件和有效圈组件通过焊接连接，喷水圈组件由螺栓联接安装在香蕉视频啪啪啪器基体上。





图2 凸缘香蕉视频啪啪啪器示意

1. 香蕉视频啪啪啪器基体2. 有效圈3. 喷水圈

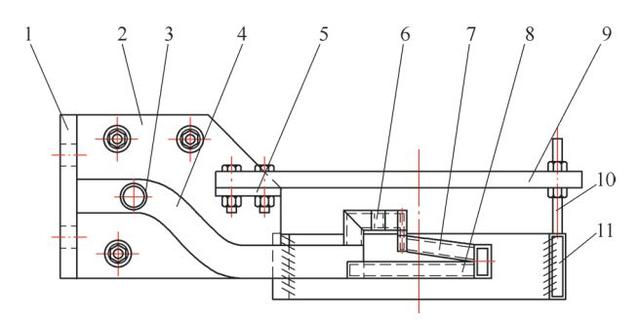

香蕉视频啪啪啪器基体组件如图3所示，包括接触板1、导电板2、冷却水管接头3、冷却水盒4、喷水圈安装耳板5。接触板和导电板相互垂直布置焊接连接，水盒焊接在导电板上，水盒上开孔后焊接管接头，喷水圈安装耳板垂直焊接在导电板上。基体组件为左右对称结构，两导电板中间布置绝缘垫板后通过螺栓联接固定。香蕉视频啪啪啪圈组件为分段式结构（见图3），包括上香蕉视频啪啪啪圈6、过渡管7、下香蕉视频啪啪啪圈8。香蕉视频啪啪啪圈组件由方管制成，上下香蕉视频啪啪啪圈均为一端圆弧，过渡管为一段螺旋上升的方管，两端设置有接口，将上下香蕉视频啪啪啪圈连接焊接后制成。

喷水圈组件（见图3）包括固定板9、螺柱10、喷水圈11，固定板通过螺栓联接安装在香蕉视频啪啪啪器基体上，再通过螺柱将喷水圈安装在固定板上。





图3 香蕉视频啪啪啪器结构

1. 接触板 2. 导电板 3. 冷却水管接头 4. 冷却水盒 5. 喷水圈安装耳板 6. 上香蕉视频啪啪啪圈

7.过渡管 8. 下香蕉视频啪啪啪圈 9. 固定板 10. 螺柱 11. 喷水圈

2. 配用尺寸确定方法

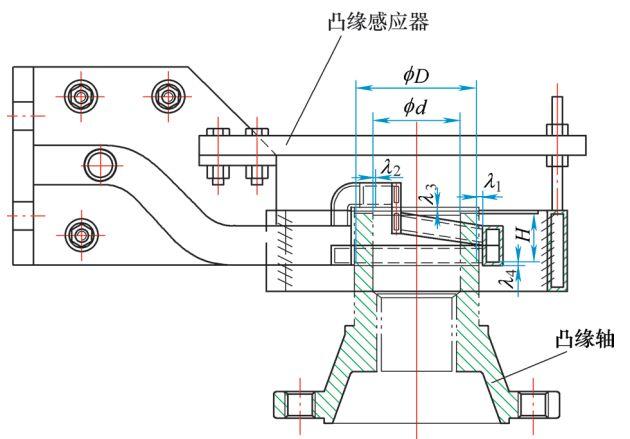

专用淬火香蕉视频啪啪啪器的配用尺寸包括下香蕉视频啪啪啪圈内径φ₁'、上香蕉视频啪啪啪圈内径φ₂'和香蕉视频啪啪啪圈高度H'的尺寸，如图4所示，其配用尺寸确定的具体方法如下。







图4 配用尺寸

（1）下香蕉视频啪啪啪圈内径φ₁'配用

尺寸确定 该尺寸依据需要实施香蕉视频啪啪啪淬火的凸缘外圆直径φD和按照香蕉视频啪啪啪淬火工艺要求的外圆香蕉视频啪啪啪间距λ1尺寸予以确定，即下香蕉视频啪啪啪圈内径φ₁'配用尺寸，应按照以下公式予以确定



φ₁'＝φD＋2λ1

（2）上香蕉视频啪啪啪圈内径φ₂'配用尺寸确定

该尺寸依据需要实施的香蕉视频啪啪啪淬火的凸缘零件端面上内孔直径φd的尺寸和按照香蕉视频啪啪啪淬火工艺要求的内径香蕉视频啪啪啪间距λ2尺寸予以确定，即上香蕉视频啪啪啪圈内径φ₂'配用尺寸，应按照以下公式予以确定

φ₂'＝φd－2λ₂

（3）香蕉视频啪啪啪圈高度H'配用尺

寸确定 该尺寸依据需要实施香蕉视频啪啪啪淬火的凸缘外圆高度H的尺寸，以及采用的香蕉视频啪啪啪圈方管高度a、按照香蕉视频啪啪啪淬火工艺要求的凸缘端面距香蕉视频啪啪啪圈的间距λ3和凸缘外圆底部距香蕉视频啪啪啪圈竖直间距λ4予以确定，即香蕉视频啪啪啪圈高度H'配用尺寸，应按照以下公式予以确定

H'＝H ＋a ＋λ₃＋λ4

本文所述的凸缘零件的外圆直径φD为62mm，内孔直径φd为44mm，凸缘外圆高度H为24mm。

依据香蕉视频啪啪啪淬火工艺要求，凸缘外圆到下香蕉视频啪啪啪圈之间间距λ₁为3mm，凸缘端面上的内孔直径距上香蕉视频啪啪啪圈内径间距λ₂为1mm，需香蕉视频啪啪啪淬火凸缘端面距香蕉视频啪啪啪圈间距λ3为3mm，凸缘外圆底部距香蕉视频啪啪啪圈竖直间距λ4为2mm，香蕉视频啪啪啪圈方管高度a为12mm。

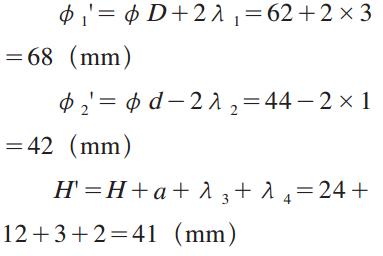

依据上述情况，确定所使用淬火香蕉视频啪啪啪器的配用尺寸如下：





3. 香蕉视频啪啪啪淬火工艺试验结果

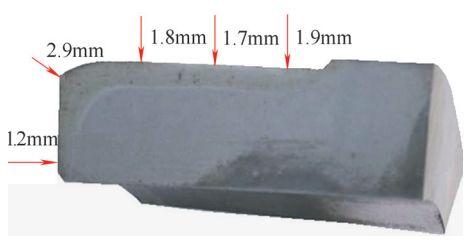

试验件按照要求工艺，并使用按上述方式设计及制作的香蕉视频啪啪啪器进行香蕉视频啪啪啪热处理后，经过磁粉探伤后未发现裂纹等缺陷，对完成淬火工作的凸缘零件进行了硬度、金相检测，结果全部符合要求，其中淬火区硬化深度情况如图5所示。





图5 淬火区硬化深度检验结果

上述结果表明，本文所述的“凸缘类零件专用淬火香蕉视频啪啪啪器及配用尺寸确定方法”，可以满足其对淬火工艺的要求，且收到了良好的效果。

试验结果分析

（1）淬火生产效率提升

该淬火香蕉视频啪啪啪器通过采用分段式的香蕉视频啪啪啪圈设计，可同时加热凸缘零件端面、外圆面，使得凸缘可以一次完成淬火工作，提升了香蕉视频啪啪啪加热效率。

（2）淬硬层连续

该香蕉视频啪啪啪器通过采用配用尺寸确定方法，解决了淬火香蕉视频啪啪啪器与零件配用尺寸的问题，保证了零件各个要求淬火位置加热均匀，使淬硬层均匀连续。

结语

凸缘零件端面与外圆面之间存在倒角、棱边，是该香蕉视频啪啪啪器的设计难点，为实现其淬火要求，淬火香蕉视频啪啪啪器的设计及配用尺寸的确定采用以下措施：

（1）在有效圈的设计方面，采用矩形管制作香蕉视频啪啪啪器有效圈，设计为分段式结构，实现同时加热外圆面和端面。

（2）通过配用尺寸确定的方法，确定有效圈各尺寸，有效地保证了零件的淬火质量，收到了良好的淬火效果。

（3）该淬火香蕉视频啪啪啪器，构思新颖，结构合理，应用可靠，且配用方法简单可行，易于实施，具有很好的实用价值。

单位：洛阳法拉地香蕉视频啪啪啪设备有限公司

来源：《金属加工（热加工）》杂志


|
