立式履带销自动淬火机床如何工作？

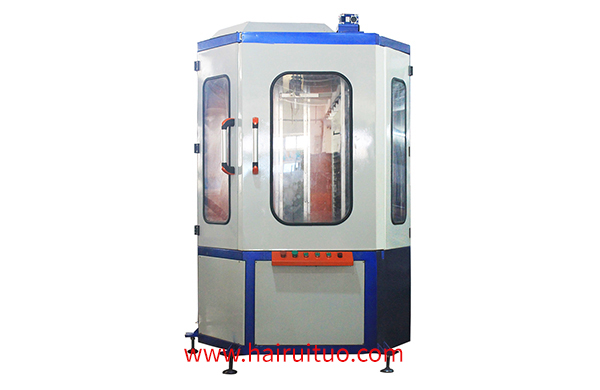

轨道销件为细长类零件，每台拖拉机或工程机械上都有大量的零件，所以一般采用自动淬火机床和扫描淬火工艺。立式履带销淬火机床该机由料斗、传动机构、磁力输送轮、出料槽等部分组成。轨道销端部一般有一段无硬化的区域，用于插入开口销和垫圈。因此，设置有限位开关，使加热停止在一个短的端头区，履带销从装料箱每次自动下落一根，进入磁辊送料轮。

冷却机的装料箱内有一齿轴连续转动，使箱内多层堆起的销子不断振动，以防止销子堵塞料斗的落料口。销是以V型滚轮作轴向前进的，V型滚轮内装有圆柱形磁体，它能保证销被吸住而滚轮转动时不会产生滑动。所以销子的运动速度，取决于销子与V形滚轮的接触直径和滚筒的转速。

如滚轮接触点直径75mm，销子进给速度23mm/s，据此推算出所选电机减速器与变速齿轮的变速比。该传动滚轮上的销子不转动，当销子离开滚轮后，有一个滚轮进入出料槽，压紧弹簧滚轮的压轮会上升，发出信号，电磁气门动作，斜道上自动落下一个销子到滚轮上，每卸下一个淬火过的销子，右边每卸下一个淬火过的销子，左边也有一个未淬火过的销子到滚轮上。该机床使用lOOkW,8kHz中频电源，淬火咖22mm×430mm销，其产量可达180件/h以上，淬火机床操作员只需将销加到料斗中。
