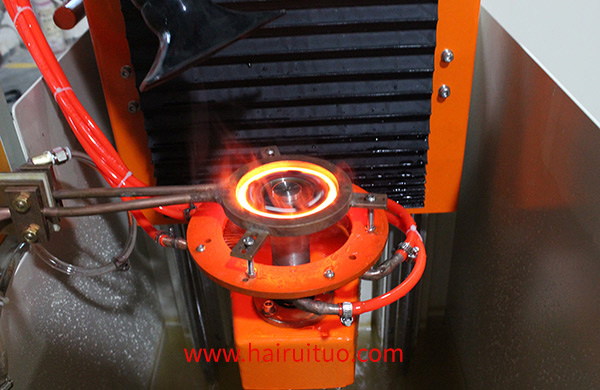

香蕉视频在线观看免费立式淬火机床厂家认为，渗碳淬火温度对钢的变形有影响，在渗碳后采用合适的淬火温度对减少热处理过程中的变形或使变形变规律性有重要作用。经多项试验，其适宜淬火温度为8307840℃。若淬火温度偏高，齿轮的变形量增加，公法线长膨胀量也随之增加。

一般情况下，对于立式淬火机床，渗碳淬火后的花键孔内孔是收缩的。根据文献报道，840℃淬火花键内孔虽趋于收缩，但其变形的分散程度明显降低，而860℃淬火内孔变形较大，且分散度较稳定，建议采用840℃淬火。

就立式淬火机床厂家的淬火工艺而言，一般认为，降低渗碳温度和淬火温度，尤其是空冷(或中冷)再加热到较低的淬火温度，可以明显减少变形。在强渗期和扩散期合理调整渗层的比例，控制渗层的浓度梯度，不仅可以优化渗层的结构，而且可以减小变形。相对来说，淬火工艺对变形影响更大。
